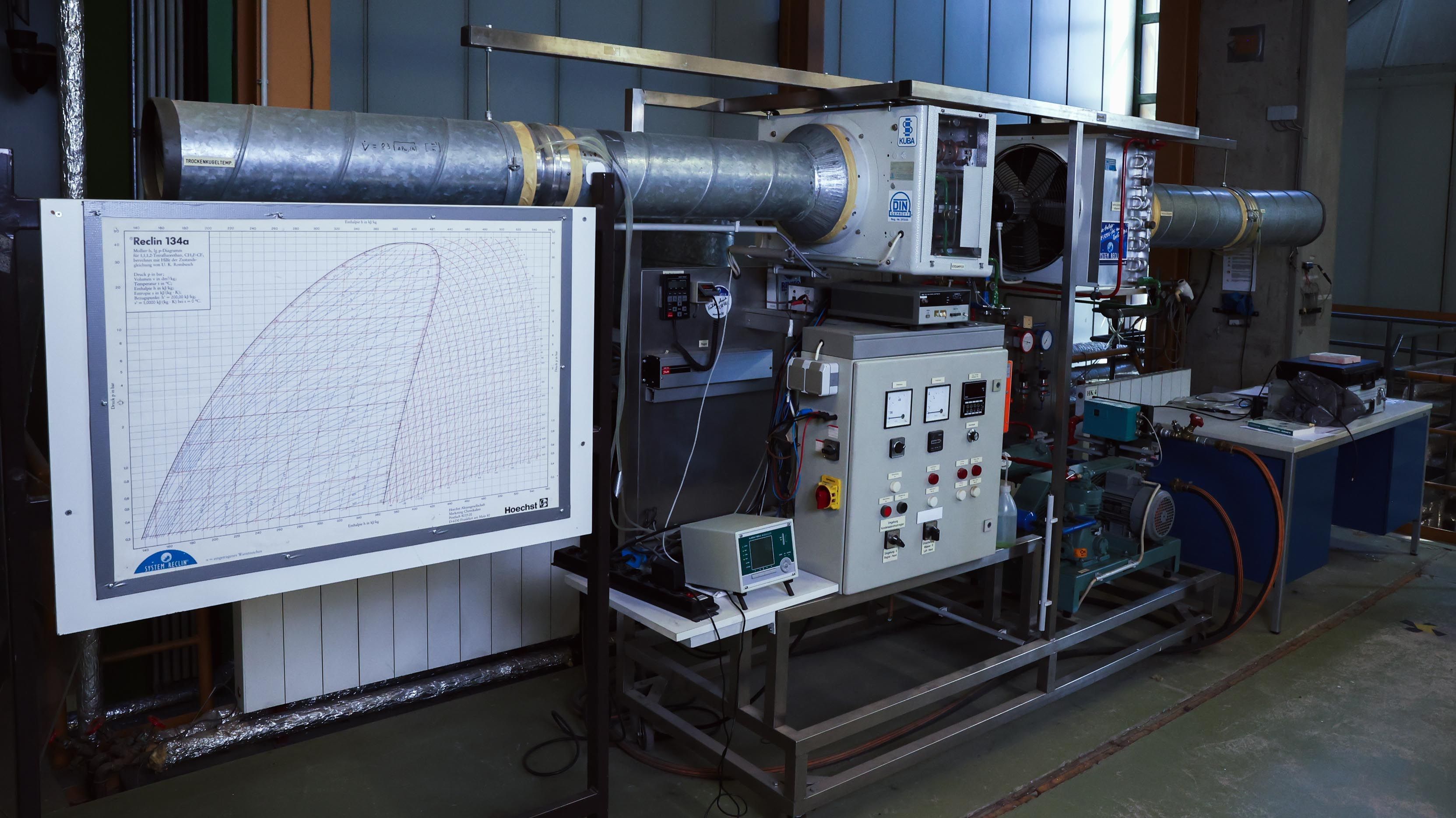

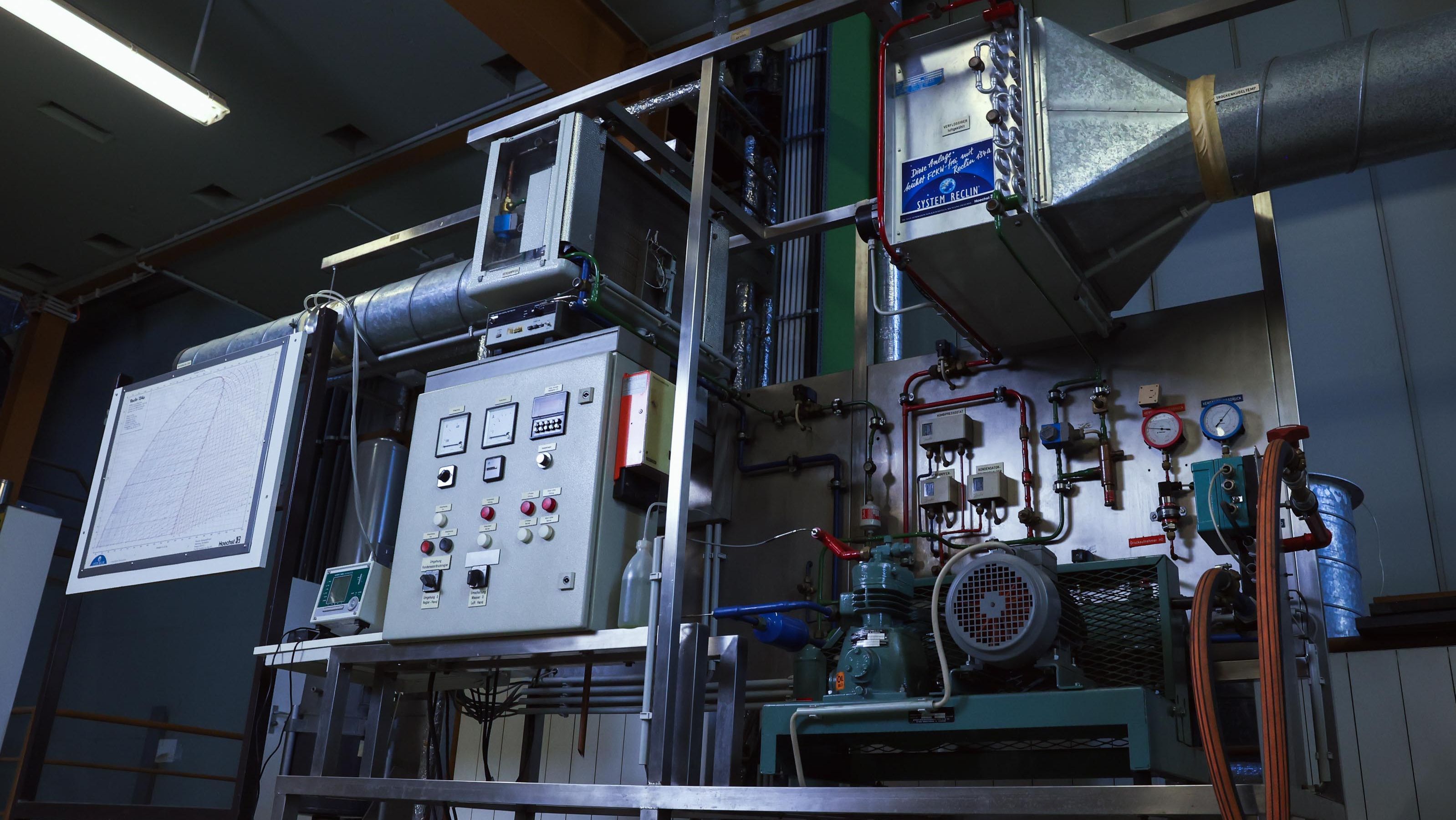

Wasser- oder Luftgekühlte Kälteanlage

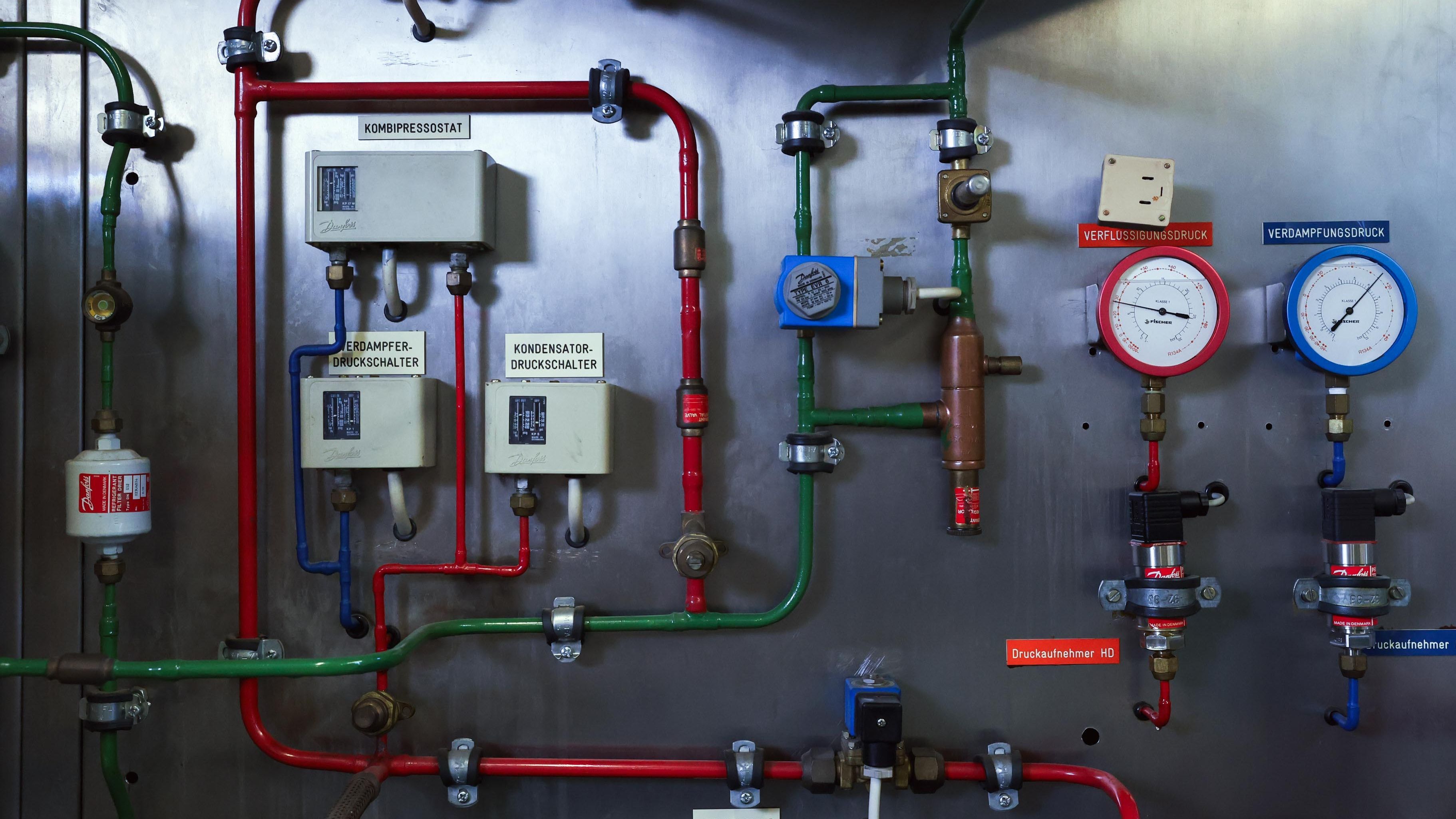

In der Praxis dient eine Kälteanlage zum Kühlen bzw. zum Entziehen von Wärme. Ihre Funktionsweise basiert auf dem gleichen thermodynamischen Kreisprozess wie die Wärmepumpe. Sie besteht aus vier Hauptkomponenten: Kondensator, Expansionsventil, Verdampfer, Kompressor. Bei dieser Kälteanlage kann eingestellt werden, ob die Wärme mit dem Medium Luft oder Wasser abgeführt wird.

Im Labor lernen die Studierenden die Funktionsweise einer Kälteanlage kennenlernen. Sie messen die Ein- und Austrittszustände der Luft, den Luftvolumenstrom, die elektrische Leistungsaufnahme sowie die Drehzahl des Kompressors. Anhand der Messgrößen werden Energiebilanzen auf der Luftseite und auf der Kältemittelseite berechnet. Zudem wird das log(p),h-Diagramm besprochen und der Umgang mit dem h,x-Diagramm vertieft.

Technische Daten:

• Hersteller: Frisko
• Elektrische Leistung des Kompressors: 1,1 kW
• Kältemittel R134a
