Sole/Wasser-Wärmepumpe

In der Praxis dient die Sole/Wasser-Wärmepumpe als umweltfreundliche Alternative zur Gebäudebeheizung. Die elektrisch angetriebene Wärmepumpe entzieht der Umgebung bei niedriger Temperatur Wärme und gibt diese auf höherem Temperaturniveau an einen Heizkreis ab.

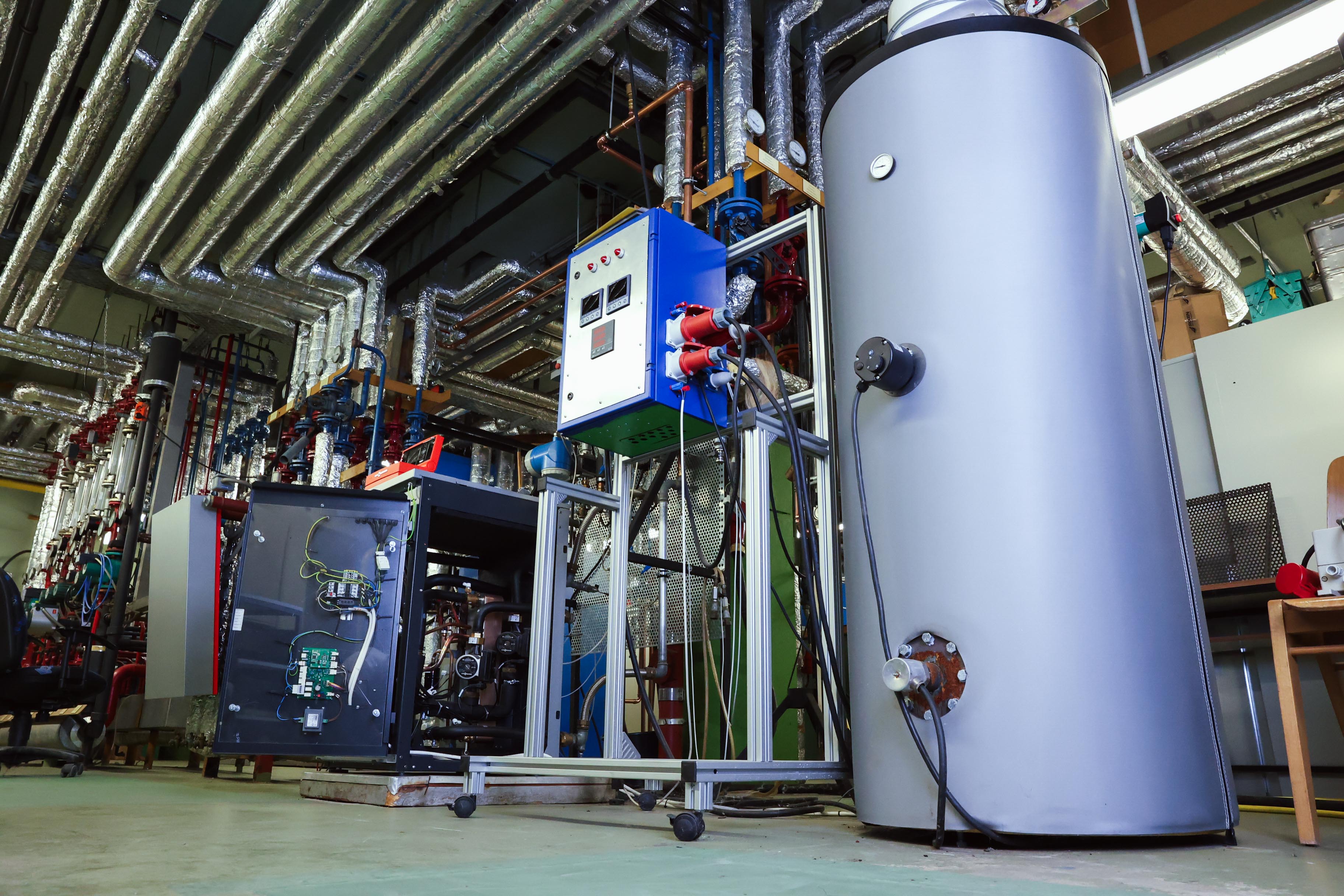

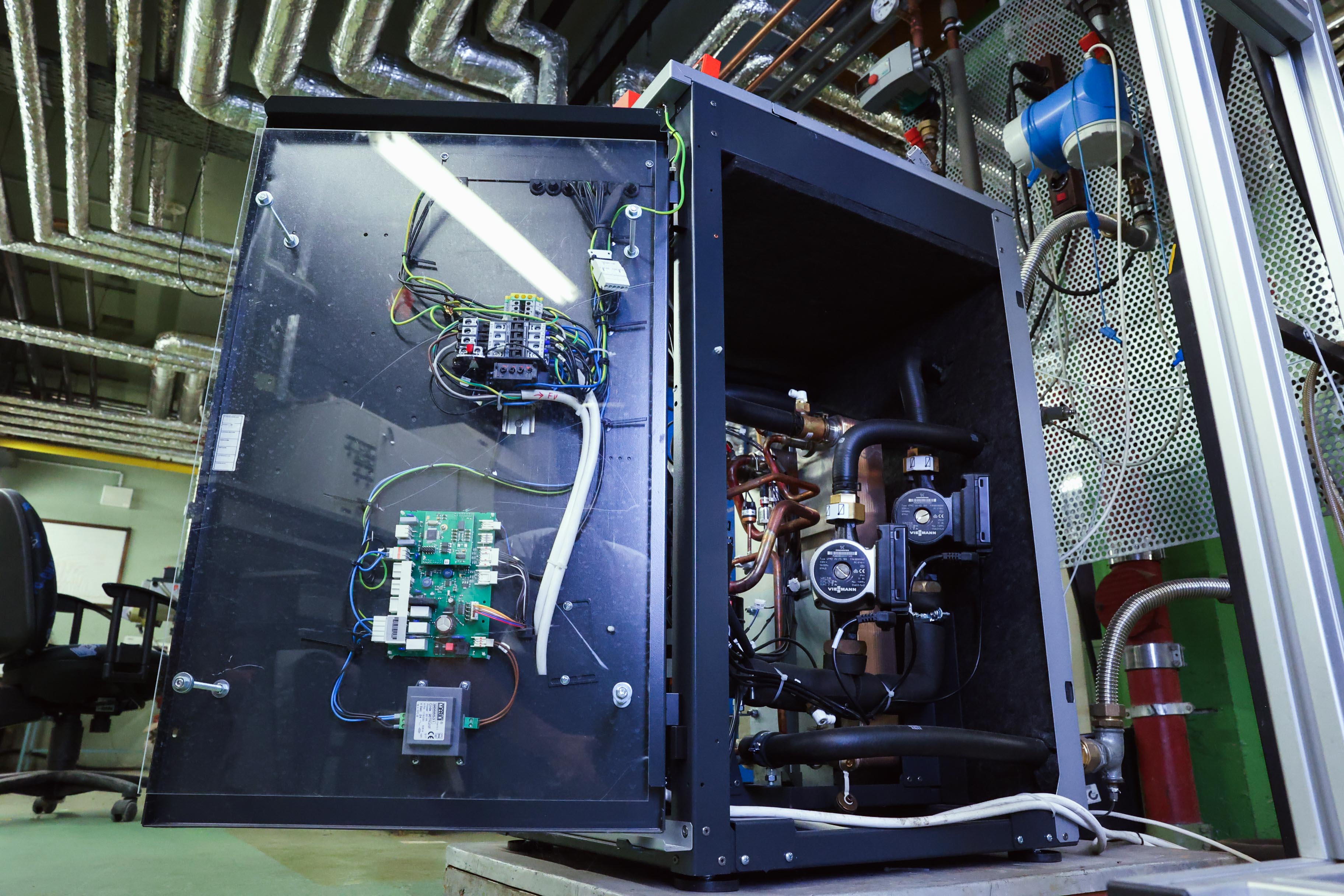

Im Labor lernen die Studierenden die Funktionsweise einer Sole/Wasser-Wärmepumpe kennen. Es werden die Temperaturen im Vorlauf und Rücklauf des Heizkreises sowie die Eintrittstemperatur und die Temperaturspreizung der Sole gemessen. Zudem werden die Volumenströme des Heizkreises und der Sole erfasst. Die Studierenden führen Berechnungen zur Sole/Wasser-Wärmepumpe durch und ermitteln die Leistung der Wärmepumpe.

Technische Daten:

• Hersteller: Viessmann
• Typenbezeichnung: VITOCAL 300-G BWC 301.B06
• Elektrische Leistungsaufnahme bei B0/W35: 1,24 kW
• Wärmeleistung bei B0/W35: 5,69 kW
• COP (B0/W35): 4,60
