Regenerative Wärmerückgewinnung

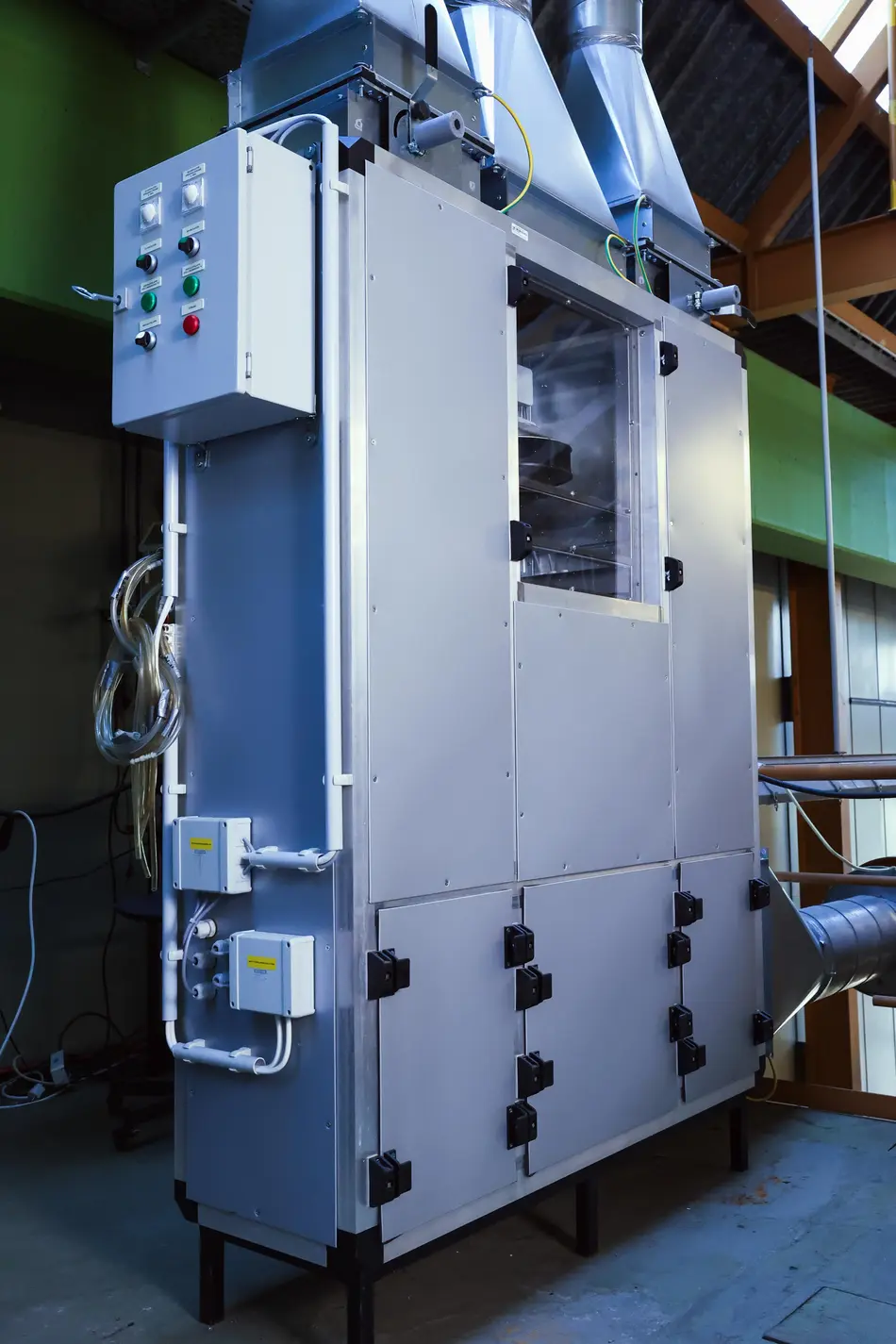

In der Praxis werden Regeneratoren zur Wärmerückgewinnung eingesetzt. Eine Anwendungsmöglichkeit sind Klimaanlagen. Bei diesem speziellen Gerät hier erfolgt die Wärmeübertragung über zwei feststehende Speichermassen mit wechselnden Luftströmen. Der Luftstromwechsel wird über eine Umschaltklappe herbeigeführt. Die beiden Speichermassen werden je nach eingestelltem Schaltzyklus abwechselnd von Außenluft bzw. Fortluft durchströmt. Dabei strömt die Außenluft durch den im vorhergehenden Zyklus von der Fortluft erwärmten Speicherblock, während der andere Speicherblock von der Fortluft durchströmt und wieder erwärmt wird.

Im Labor lernen die Studierenden die Funktionsweise der Wärmerückgewinnung mittels Umschaltregeneratoren kennen. Sie führen Messungen und Berechnungen durch, um den Wirkungsgrad zu ermitteln.

Technische Daten:

• Hersteller: Klimatec
• Typ: ZGW-Juvent
• Wärmerückgewinnung bis zu 90%
