Raumklimaanalyse

In der Praxis spielt das Raumklima eine entscheidende Rolle für die Behaglichkeit z. B. am Arbeitsplatz. Faktoren dafür sind u. a die Raumtemperatur, die relative Luftfeuchtigkeit, die Luftgeschwindigkeit (Zugerscheinungen), sowie die Strahlungstemperatur.

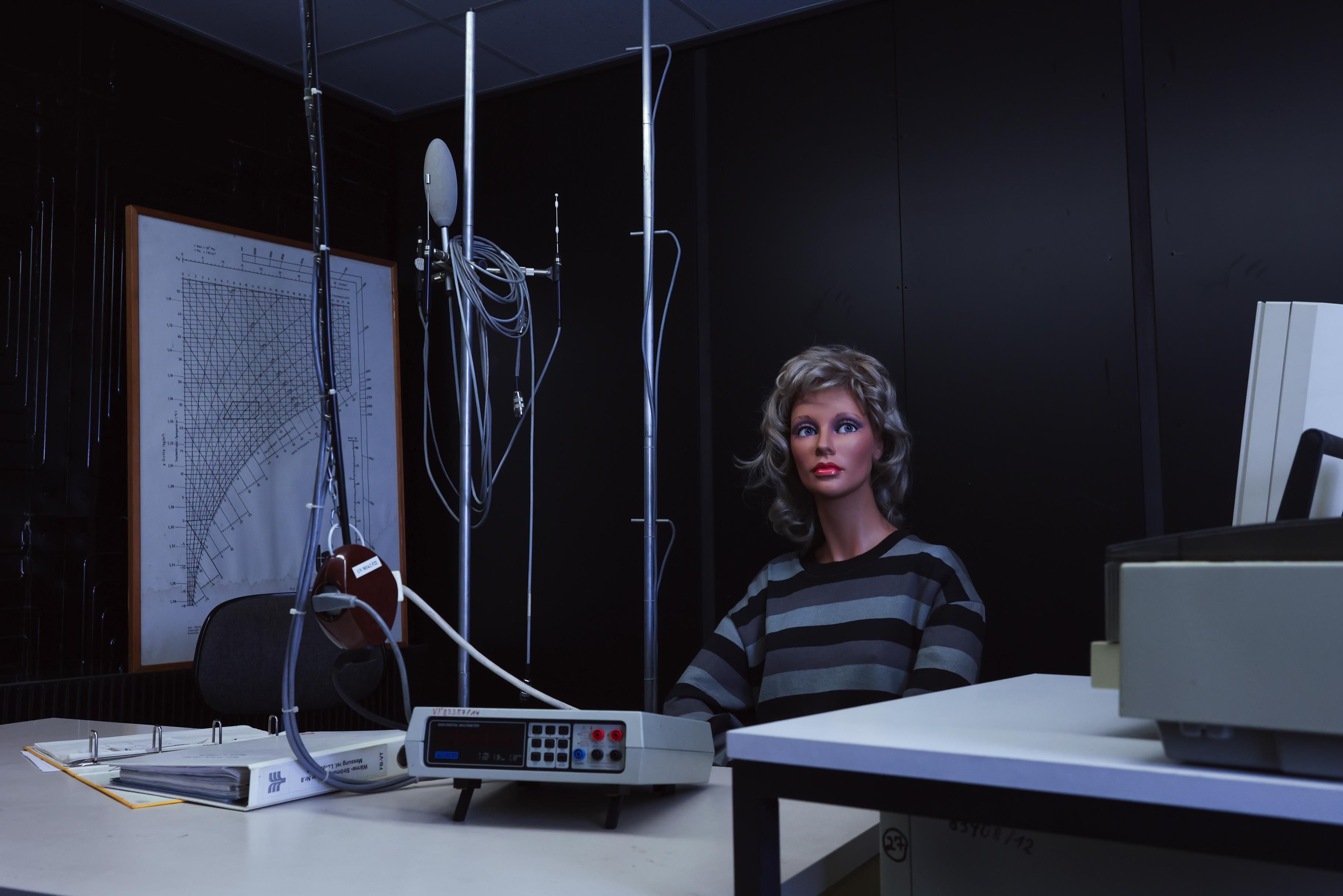

Im Labor dient im Klimaraum eine Thermowand zur Simulation einer Außenwand. Dort sind, wie in den meisten Gebäuden unter den Fenstern, Heizkörper angebracht. Belüftet wird der Raum über zwei Zuluftventilatoren. Es kann ein gewünschtes Raumklima eingestellt und unter diesen Bedingungen die thermische Behaglichkeit z. B. am Arbeitsplatz ermittelt werden. Dafür werden Messungen von Temperatur, Feuchte, Strahlungstemperaturen, Strömungsgeschwindigkeiten und Zuluftvolumenstrom getätigt. Die Studierenden üben den Umgang mit dem h,x-Diagramm.

Technische Daten:

  • Raumabmessungen: 4,75 m breit, 7,2 m lang, 3,45 m hoch
  • Zulufttemperaturmessung: testo therm 1103
  • Wandoberflächentemperaturmessung: CONATEX Tastotherm

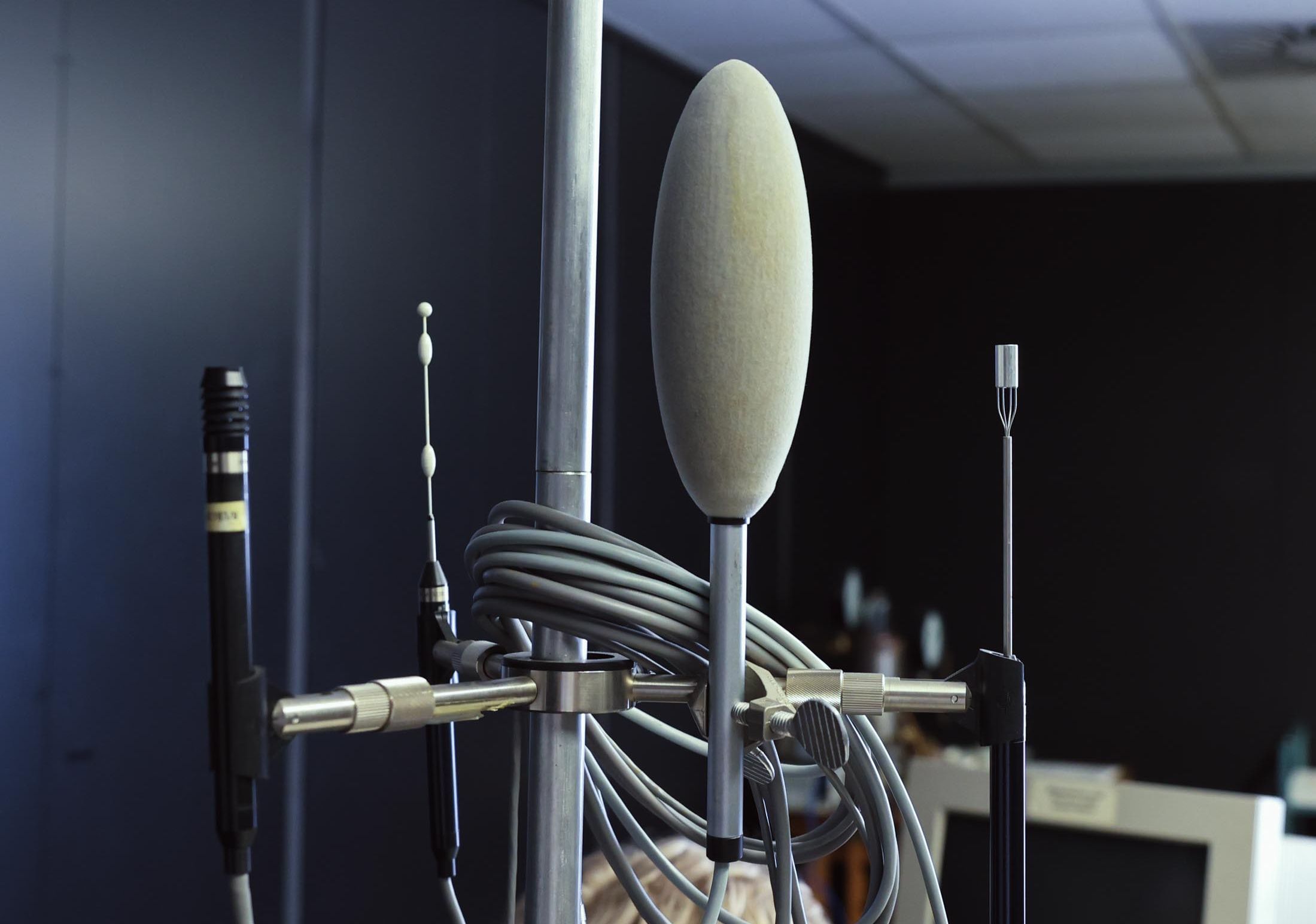

  • Raumlufttemperaturmessung: Lufttemperatursensor MM0034 der Brüel & Kjaer Meßeinheit
  • Strömungsgeschwindigkeitmessung: Luftgeschwindigkeitssensor der Brüel & Kjaer Meßeinheit
  • Feuchtemessung: Brüel & Kjaer Meßeinheit oder Taupunktmessgerät MBW DP3-D-C
  • Strahlungstemperaturmessung: Halbraumstrahlungstemperaturmessfühler von Brüel & Kjaer
