1.2709 / X3NiCoMoTi18-9-5

Der Werkstoff ist ein höchstfester, martensitaushärtender Stahl. Beim 1.2709 handelt es sich um einen Kaltarbeitsstahl, der aber auch in eingeschränktem Maße bei Temperaturen von 450 °C als Warmarbeitsstahl eingesetzt werden kann. Bei mäßiger thermischer Belastung verfügt er über höchste Festigkeit sowie eine herausragende Dehn- und Streckgrenze.

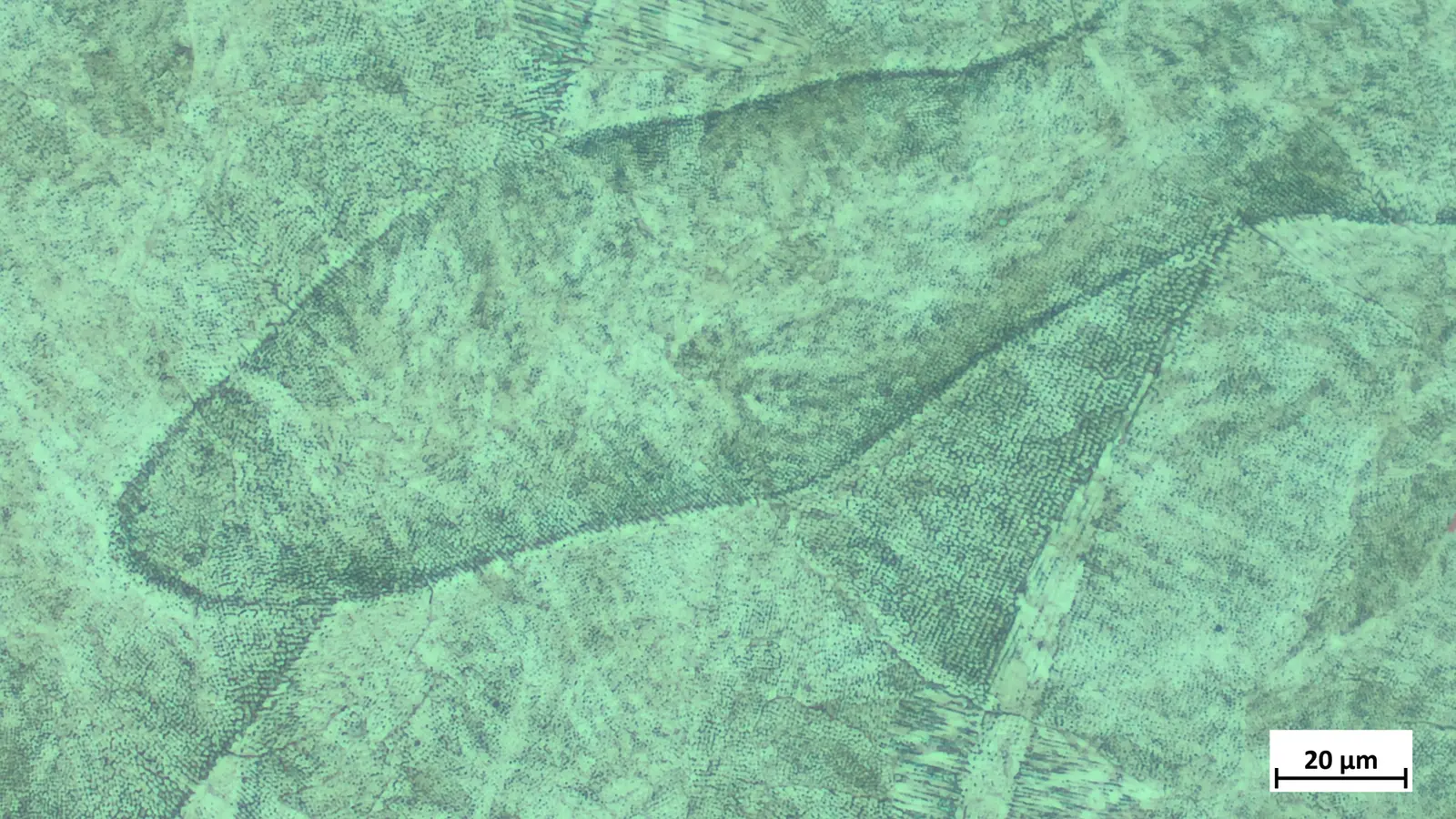

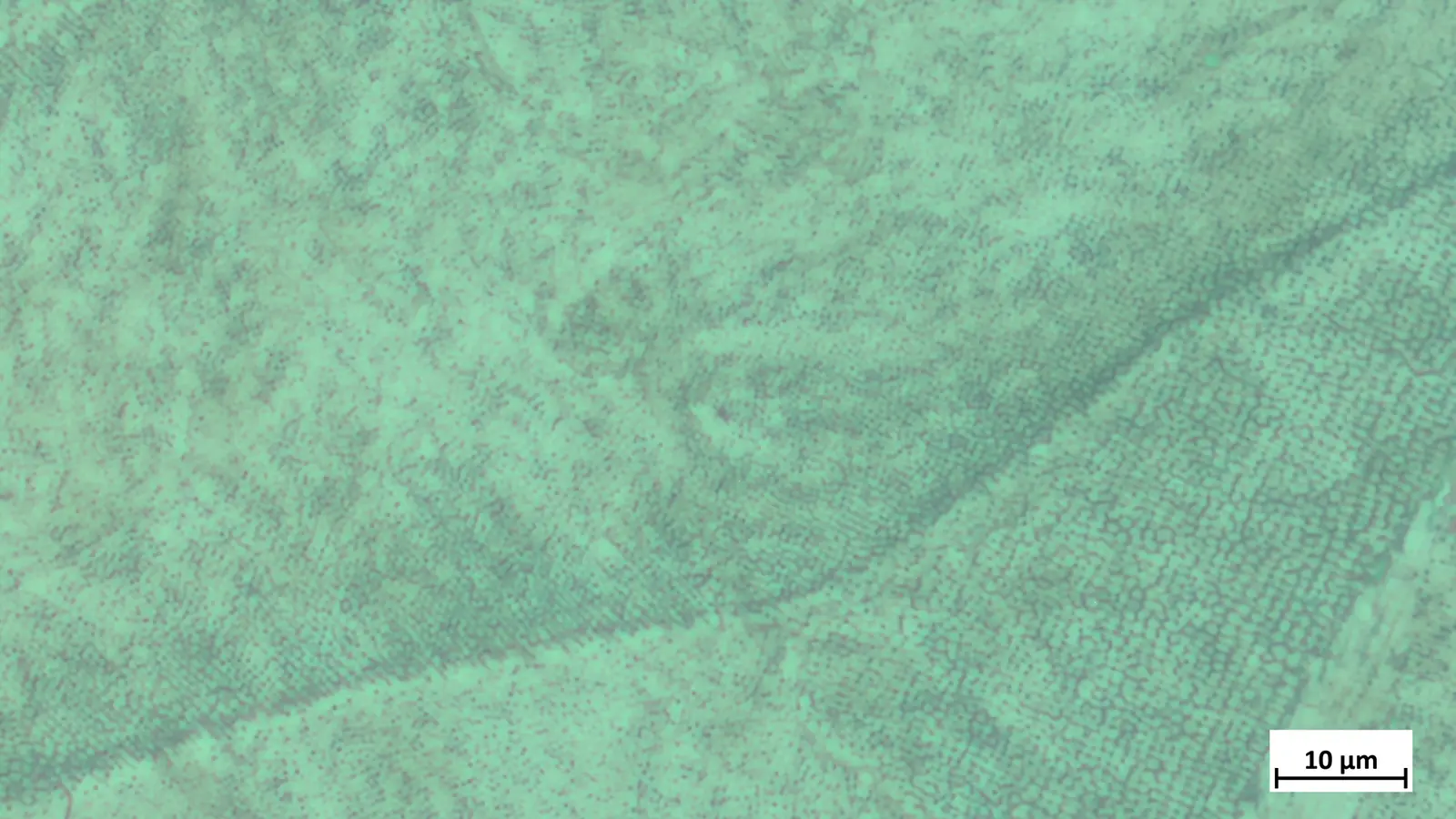

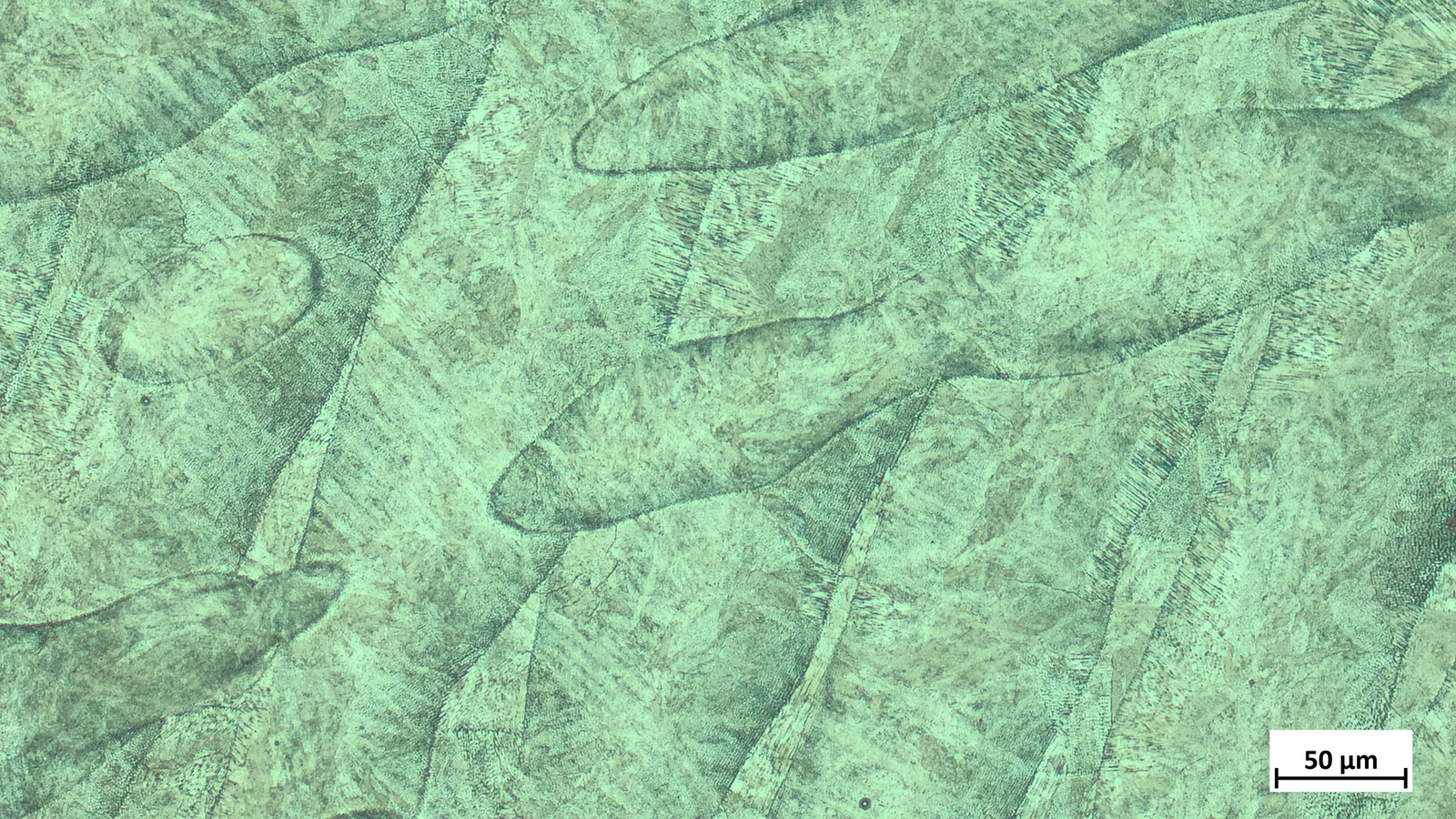

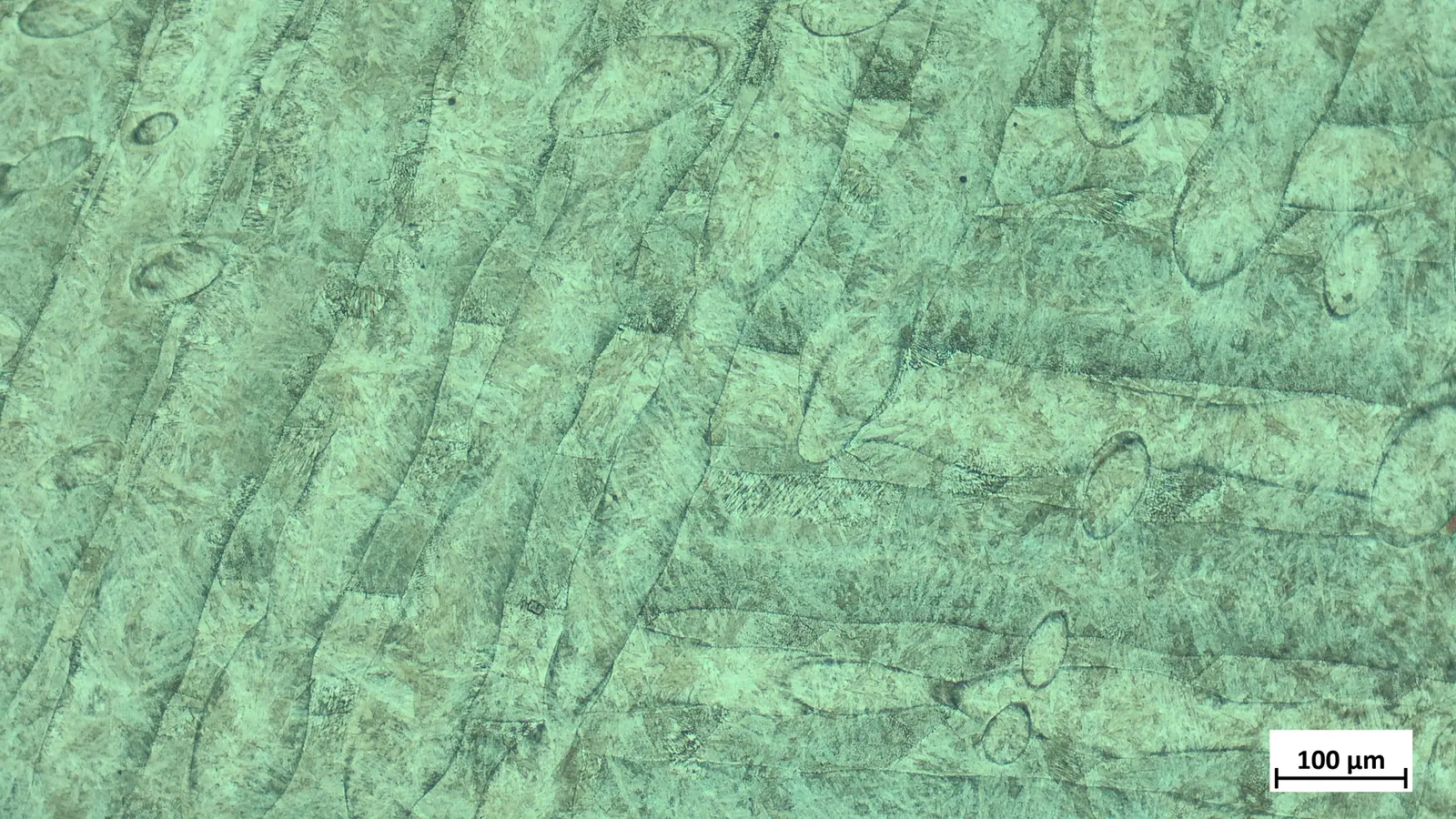

Das vorliegende Gefüge entstand durch additive Fertigung. Die einzelnen Laserbahnen sind gut erkennbar.  Durch den Herstellungsprozess hat sich ein sehr fein gefiedertes, martensitisches Gefüge gebildet.
